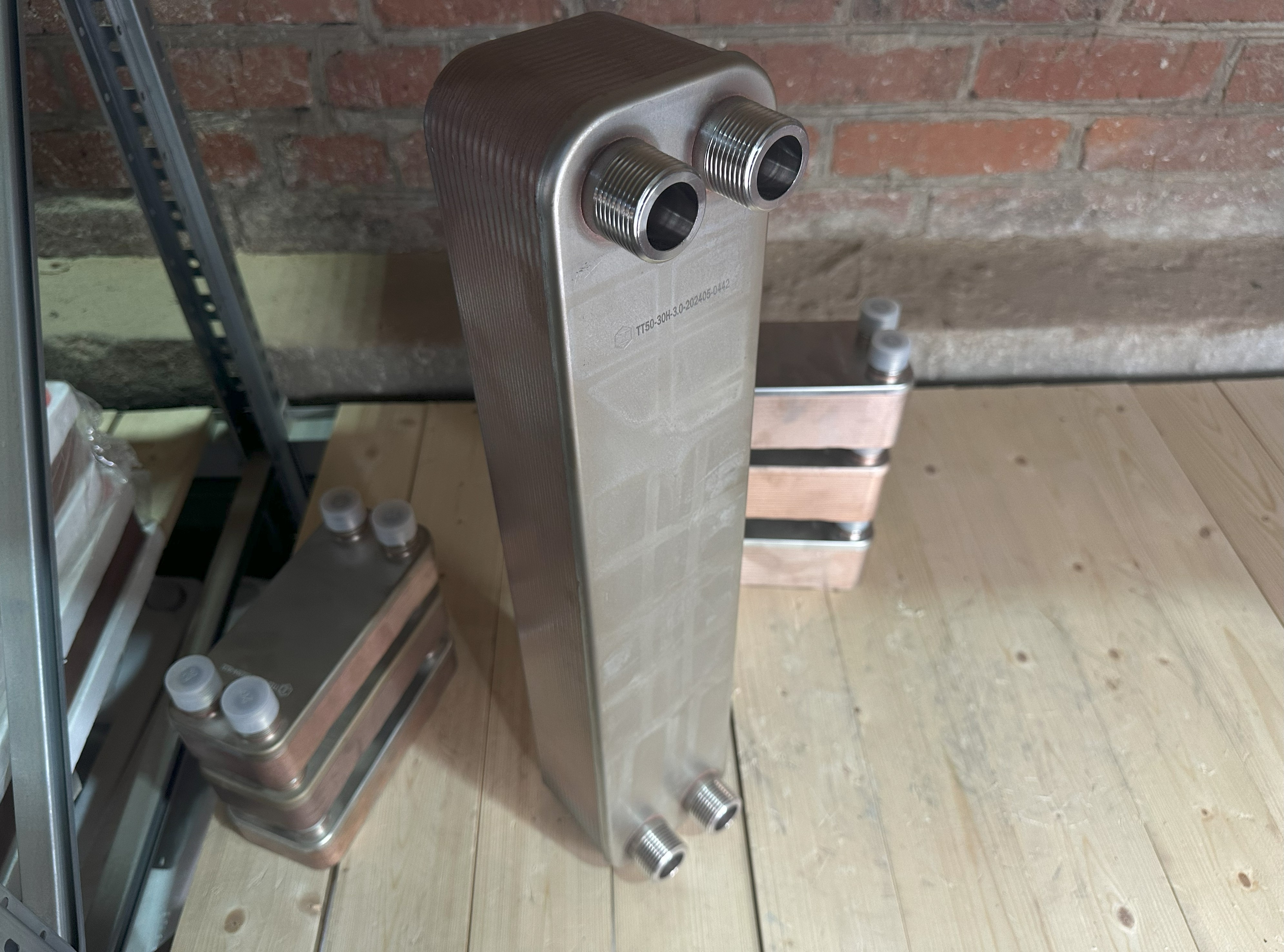

Выбор теплообменника для системы отопления загородного дома часто сводится к компромиссу между эффективностью, занимаемым пространством и бюджетом. Паяные модели, состоящие из множества тонких стальных пластин, сваренных в вакууме, демонстрируют КПД, близкий к теоретическому максимуму, за счет плотного прилегания поверхностей. Однако их эксплуатация требует строгого соблюдения гидравлических и температурных режимов. Ошибка в расчете мощности или игнорирование качества воды ведет к быстрому выходу оборудования из строя, что делает предварительный инженерный расчет критически важным этапом.
Тепловой расчет и мощность
Тепловой расчет базируется на разнице температур теплоносителей. Для стандартной системы с радиаторами и температурным напором 20 градусов (подача 75 °C, обратка 55 °C) требуется передать определенное количество киловатт. Формула Q = k * F * dT показывает, что коэффициент теплопередачи k для паянных аппаратов составляет от 3000 до 5000 Вт/м²·К в зависимости от скорости потока. Это в 3-4 раза выше, чем у пластинчатых разборных аналогов с резиновыми уплотнениями. Чтобы обеспечить обогрев дома площадью 150 м² при высоте потолков 2,5 м и средних зимних температурах -20 °C, потребуется мощность около 15 кВт. Но это лишь базовая цифра, не учитывающая потери в трубах и инерционность системы.
Гидравлическое сопротивление
Гидравлическое сопротивление является вторым ключевым параметром. Тонкие каналы между пластинами, имеющие зазор всего 2-3 мм, создают высокое сопротивление потоку. Для прокачки воды через секцию мощностью 10 кВт при расходе 0,5 м³/ч перепад давления может достигать 30-40 кПа. Насос должен быть подобран с учетом этого сопротивления, иначе система будет работать на пределе возможностей, издавая характерный гул. При расчете необходимо суммировать потери во всех элементах контура: бойлере косвенного нагрева, радиаторах и самом теплообменнике. Если суммарное сопротивление превысит 50 кПа, потребуется насос с более высоким напором, что увеличит энергопотребление циркуляционной группы.
Температурные ограничения
Температурные ограничения диктуются материалами пластин. Стандартная нержавеющая сталь AISI 304 выдерживает температуру до 180 °C при рабочем давлении до 10 бар. Однако для бытовых систем отопления эти параметры избыточны. Рабочая температура обычно не превышает 90 °C, а давление — 6 бар. Превышение температуры 100 °C в зоне паяного шва может привести к размягчению припоя (обычно это медь или никелевый сплав), особенно если в системе есть локальные зоны застоя или кавитация. Важно следить, чтобы разница температур между подачей и обраткой не превышала 20 °C в режиме номинальной нагрузки. Больший перепад снижает общую эффективность теплопередачи из-за нелинейности зависимости коэффициента конвекции от скорости потока.
Влияние качества теплоносителя
Качество теплоносителя играет решающую роль в долговечности аппарата. Содержание хлоридов не должно превышать 25 мг/л, а сульфидов — 15 мг/л. Наличие абразивных частиц размером более 0,2 мм ведет к эрозии поверхностей пластин. Загрязнение каналов происходит быстрее, если вода имеет жесткость выше 5 °Ж. Слой накипи толщиной 1 мм снижает теплопередачу на 10-12%. В системах с открытым расширительным баком окисление ускоряется вдвое. Рекомендуется установка фильтров грубой очистки с ячейкой 100-150 мкм и обязательная химическая подготовка воды. Для защиты от коррозии используют ингибиторы, но их концентрацию нужно контролировать каждые 6 месяцев.
Монтаж и обслуживание
Монтаж и обслуживание требуют особого внимания. Паяный теплообменник не подлежит разборке. Очистка возможна только химическим методом с использованием кислотных растворов с pH 2-3. Механическая чистка щетками разрушает паяные швы. При замене агрегата необходимо соблюдать минимальные расстояния до стен: 300 мм спереди для доступа к манометрам и 150 мм сзади для подключения труб. Подключение осуществляется через фланцы или резьбовые соединения G1 или G1.5. Длина труб перед теплообменником должна быть не менее 10 диаметров DN для стабилизации потока. Если вы выбираете оборудование для сложной системы с несколькими контурами, стоит посмотреть каталог, где представлен паяный теплообменник для дома различных конфигураций, чтобы подобрать оптимальное решение по количеству секций.
Экономическая целесообразность
Экономическая целесообразность также зависит от срока службы. При правильном уходе ресурс составляет 10-15 лет. Стоимость ремонта сводится к замене прокладок в присоединительных узлах, так как сам аппарат ремонту не подлежит. Сравнение с кожухотрубными теплообменниками показывает, что паяные модели занимают в 5 раз меньше места и весят на 40% меньше при той же мощности. Это критично для малых котельных. Однако их цена выше на 20-30% из-за сложности производства. Окупаемость наступает за 2-3 сезона за счет экономии топлива на 8-10% благодаря высокой эффективности.
Пусковые режимы и автоматика
При проектировании системы отопления важно учитывать пусковые режимы. Резкий нагрев холодной воды может вызвать термические напряжения в пластинах. Рекомендуется ограничивать скорость нагрева до 2 °C в минуту. Это предотвратит микротрещины в паяных соединениях. Также следует избегать работы при минимальном расходе, который составляет 20% от номинального. Ниже этого порога возникает турбулентность, вызывающая вибрацию и шум. Автоматика должна контролировать расход через термостатические клапаны.
Итоговый выбор оборудования
Итоговый выбор должен базироваться на точном тепловом и гидравлическом расчете, выполненном инженером. Эмпирические методы «на глаз» приводят к переплате за мощность или частым поломкам. Учет всех параметров, от жесткости воды до длины присоединительных труб, гарантирует стабильную работу системы на протяжении многих лет.
