В системах управления электрооборудованием часто требуются компактные и надежные коммутационные устройства. Этим требованиям в полной мере отвечают твердотельные реле (ТТР), работающие как с постоянным, так и с переменным током. Благодаря своей надежности они нашли широкое применение как в промышленности, так и в быту. Устройство можно установить самостоятельно, однако его относительно высокая стоимость несколько ограничивает распространение. Для эффективного и безопасного использования важно понимать конструкцию, принцип действия и ключевые параметры твердотельных реле.
Как устроено и работает твердотельное реле
Твердотельное реле (SSR – Solid State Relay) – это полностью полупроводниковый модуль, предназначенный для коммутации электрических цепей. В отличие от электромеханических аналогов, здесь нет движущихся частей. Коммутация осуществляется с помощью силовых полупроводниковых элементов: симисторов, тиристоров или мощных транзисторов.
Стандартная конструкция ТТР включает в себя несколько основных блоков:
- Входной узел: принимает управляющий сигнал.
- Цепь гальванической развязки: обеспечивает электрическую изоляцию между управляющей и силовой цепями, часто на основе оптронов.
- Триггерная цепь: обрабатывает входной сигнал для корректного управления ключом.
- Узел переключения (силовой ключ): непосредственно коммутирует нагрузку.
- Защитная цепь: предохраняет полупроводниковый ключ от скачков напряжения (например, с помощью варистора или RC-цепи).
- Выходной узел: подключается к нагрузке.
Большинство ТТР рассчитано на работу в сетях с напряжением от 20 до 480 Вольт. Принцип работы интуитивно понятен: на управляющие контакты подается слаботочный сигнал, который активирует внутреннюю схему и замыкает силовые контакты, подавая напряжение на нагрузку. Количество силовых контактов зависит от типа реле (однофазное или трехфазное). Важно помнить, что в закрытом состоянии полупроводниковый ключ имеет небольшое остаточное сопротивление, что может приводить к незначительным токам утечки в цепи нагрузки.
Популярные модели и маркировка
Характеристики ТТР варьируются в зависимости от модели и производителя. Среди отечественных изделий популярны реле от компаний «КИПпribor», «Протон», «Cosmo». Их можно разделить на серии:
- ТМ-О: реле со встроенной схемой перехода через ноль, что снижает помехи при включении.
- ТС: модели с возможностью выключения в произвольный момент времени.
- ТМВ, ТСБ, ТСМ, ТМБ, ТСА: распространенные модели, часто оснащенные выходной RC-цепью для защиты.
- ТС/ТМ: силовые реле, рассчитанные на токи до 25 мА в цепи управления.
- ТСА, ТМА: предназначены для работы с высокочувствительными цепями управления.
- ТСБ, ТМБ: низковольтные модели (до 30 В).
- ТСВ, ТМВ: высоковольтные модели (до 280 В).
Из зарубежных аналогов стоит отметить продукцию Carlo Gavazzi, Gefran, CPC.

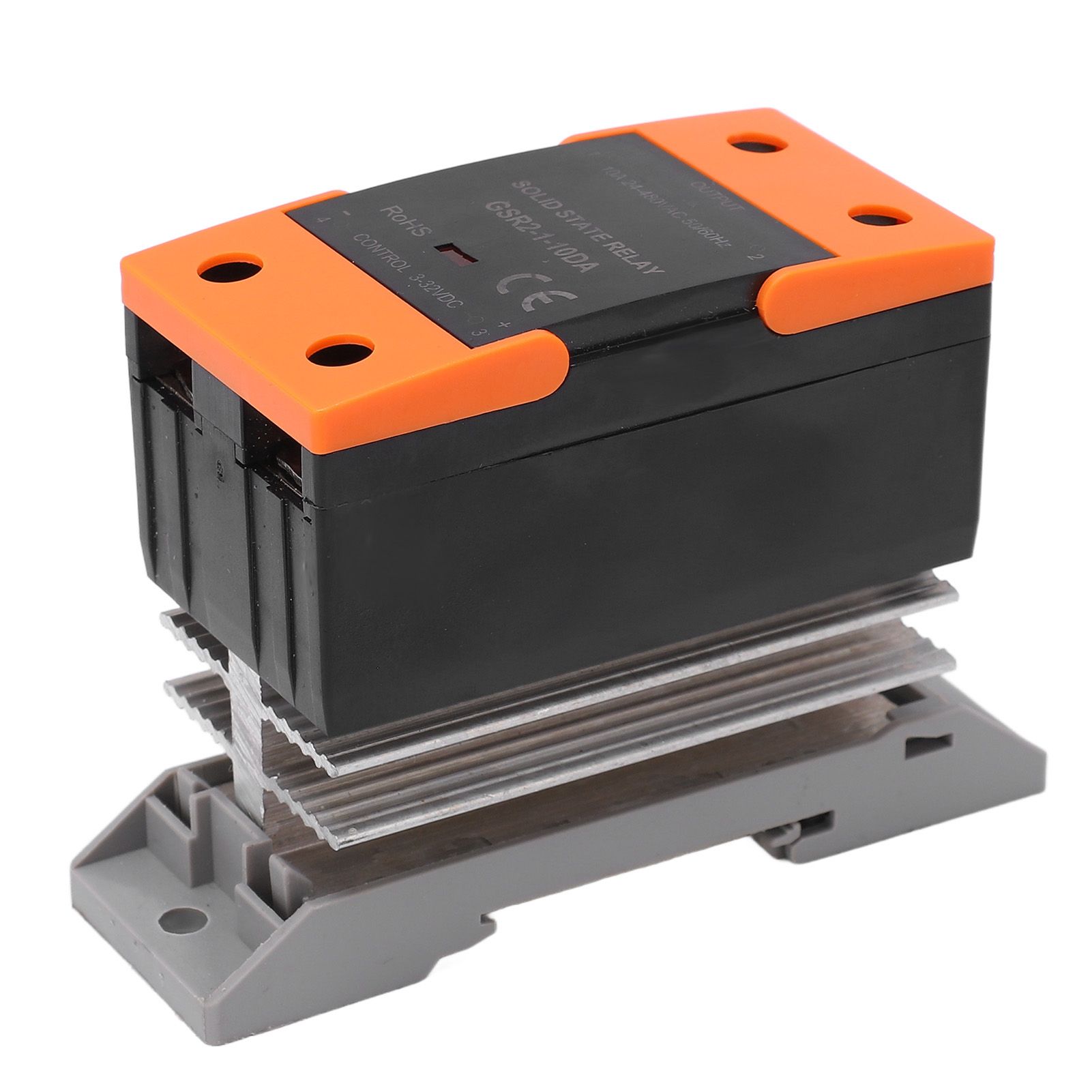

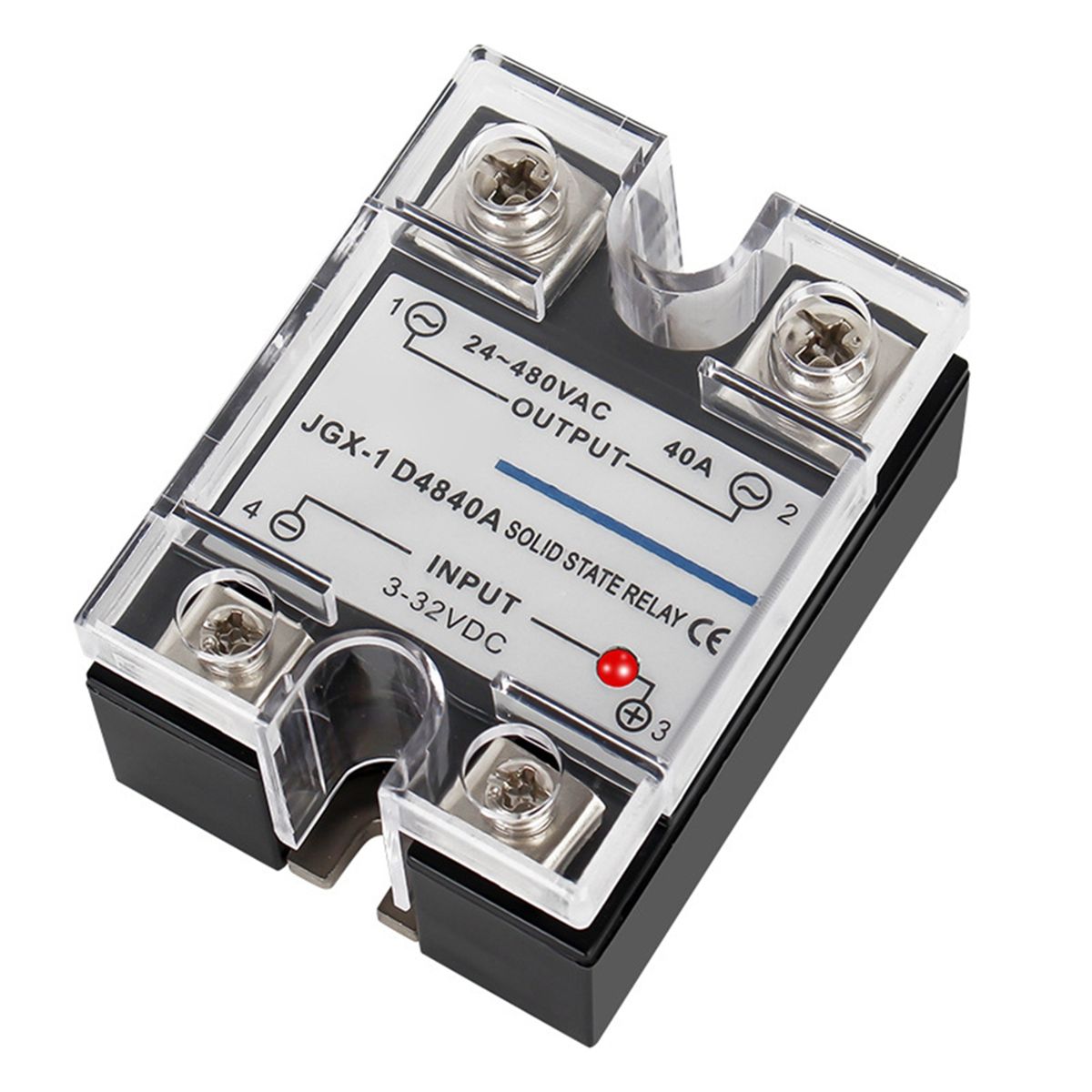

Как расшифровать обозначение
Наиболее распространены однофазные (SSR) и трехфазные (TSR) реле. Их входное сопротивление обычно превышает 50 МОм при напряжении 500 В. Рассмотрим маркировку на примере SSR-40 D A H:
- SSR/TSR: указывает на количество фаз (одна или три).
- 40: максимальный коммутируемый ток нагрузки (40 А).
- D: тип входного управляющего сигнала (3-32 В постоянного тока). Другие варианты: L (4-20 мА), V (переменный резистор), A (80-250 В переменного тока).
- A: тип входного напряжения питания самого реле (A – переменный, D – постоянный).
- H: диапазон выходного коммутируемого напряжения (H: 90-480 В; если буквы нет – 24-380 В).
Правила безопасной эксплуатации
При монтаже и использовании твердотельных реле, особенно на напряжение 220В, необходимо придерживаться ряда важных правил:
- Надежное соединение: используйте винтовые клеммы. Пайка не требуется, а скрутки проводов категорически запрещены.
- Защита от внешних воздействий: оберегайте устройство от пыли, влаги и металлической стружки. Избегайте механических ударов, вибраций и падений.
- Тепловой режим: корпус реле в работе может сильно нагреваться. Не прикасайтесь к нему и не размещайте устройство рядом с легковоспламеняющимися материалами. При температуре выше +60°C обязательна установка радиатора охлаждения.
- Контроль монтажа: перед подачей питания всегда проверяйте правильность собранной схемы.
- Защита от КЗ: не допускайте короткого замыкания в выходной цепи.
Соблюдение этих условий гарантирует долгую и безотказную работу устройства.

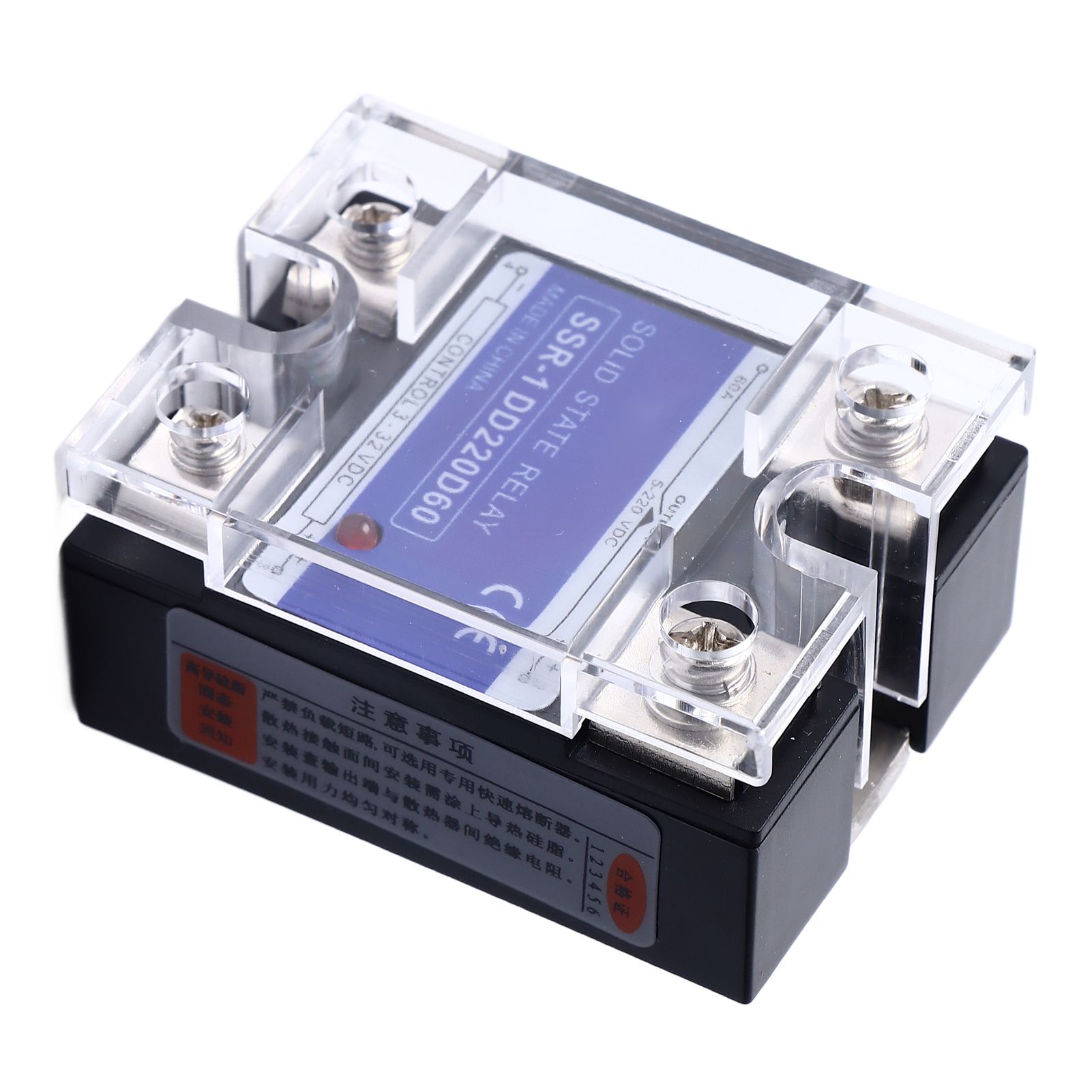

Сильные и слабые стороны твердотельных реле
По сравнению с классическими электромеханическими реле, твердотельные имеют ряд существенных преимуществ:
- Долгий срок службы: десятки и сотни тысяч циклов срабатывания благодаря отсутствию изнашивающихся контактов.
- Высокое быстродействие и частота срабатываний.
- Бесшумная работа и отсутствие искрения, дребезга контактов и электромагнитных помех.
- Компактные размеры.
- Высокая стойкость к вибрациям и ударам.
- Хорошая защита от перегрузок (до 2000% от номинала) и скачков напряжения.
- Широкий диапазон рабочих напряжений и возможность плавной коммутации.
Однако есть и недостатки, из-за которых в некоторых случаях выбор может пасть на электромеханический аналог:
- Высокая стоимость и меньшая доступность в обычных магазинах.
- Возможность токовых выбросов при первичной коммутации емкостной или индуктивной нагрузки.
- Нагрев во время работы и необходимость в теплоотводе.
- Чувствительность к условиям среды (пыль, влажность) и относительно низкое допустимое напряжение (обычно до 0,5 кВ).
- Наличие токов утечки в выключенном состоянии.
Где применяются твердотельные реле
Несмотря на цену, область применения ТТР очень широка. Они эффективно решают задачи в следующих системах:
- Точное поддержание температуры в печах, термостатах, сушильных камерах (управление ТЭНами).
- Управление электродвигателями (пуск, остановка, реверс).
- Коммутация цепей управления и замена бесконтактных пускателей.
- Регулировка освещения (диммирование).
- Контроль нагрева трансформаторов и другого технологического оборудования.
Основные типы и классификация
Твердотельные реле классифицируют по нескольким ключевым признакам.
1. По типу коммутируемого и управляющего напряжения:
- Реле постоянного тока (DC SSR): работают в цепях постоянного тока (3-32 Вт управления), имеют широкий температурный диапазон (-30…+70°C), часто оснащены световой индикацией.
- Реле переменного тока (AC SSR): для сетей переменного тока (90-250 Вт), отличаются низким уровнем помех и энергопотребления.
- Реле с ручным управлением.
2. По количеству фаз:
- Однофазные: для коммутации одной фазы, ток 10-500 А. Управление часто осуществляется аналоговым сигналом или переменным резистором.
- Трехфазные: коммутируют три фазы одновременно, ток 10-120 А. Обладают большим ресурсом. Особый подвид – реверсивные трехфазные реле, которые обеспечивают попеременную коммутацию двух цепей для управления реверсом асинхронного двигателя. Для их защиты обязательна установка предохранителей и варисторов.
3. По способу коммутации:
- С фазовым управлением (для плавной регулировки).
- С переходом через ноль (для минимизации помех при включении).
- С мгновенным (случайным) срабатыванием.
4. По способу монтажа: на DIN-рейку или на переходную планку.
Критерии выбора и защита
Покупать ТТР следует в специализированных магазинах электронных компонентов. На итоговую цену влияют: тип реле, производитель, коммутируемый ток и напряжение, материал корпуса, время срабатывания и габариты.
Важнейшее правило: выбирайте реле с запасом по току. Для активной нагрузки (ТЭНы, лампы) запас должен быть в 3-4 раза больше рабочего тока. Для индуктивной нагрузки (электродвигатели) – в 8-10 раз.
Защита – обязательный элемент схемы! Для защиты полупроводникового ключа от коротких замыканий и перегрузок используются специальные быстродействующие предохранители:
- Класс gR / aR: обеспечивают наилучшую защиту полупроводников от КЗ.
- Класс gS: защита от перегрузок во всем диапазоне токов.
Также не забывайте о радиаторе охлаждения, если мощность нагрузки велика или температура окружающей среды высока.
Типовые схемы подключения
Схема подключения зависит от типа нагрузки и реле. Основные варианты:
- Нормально-разомкнутая (NO): нагрузка включается при подаче управляющего сигнала.
- Нормально-замкнутая (NC): нагрузка выключается при подаче управляющего сигнала (встречаются реже).
- С совпадением напряжений управления и нагрузки.
- Трехфазная: подключение нагрузки по схемам «звезда», «треугольник».
- Реверсивная: для управления двигателем с реверсом, требует двух отдельных контуров управления и защиты от одновременного включения.
Общий алгоритм подключения трехфазного реле:
- Входные силовые клеммы (A, B, C, N) подключаются к соответствующим фазам и нулю сети.
- Выходные клеммы (1, 2, 3) подключаются к нагрузке.
- Управляющие контакты подключаются к источнику сигнала (контроллеру, кнопке, датчику).
Пример настройки (на модели VP 380 А):
- После включения питания на дисплее может мигать индикация – это нормально в течение первых секунд.
- Появление символов, например, черточек, может указывать на неправильное чередование фаз или отсутствие одной из них.
- При корректном напряжении в сети через 10-15 секунд должны замкнуться внутренние контакты, подавая питание на нагрузку.
- Настройка порогов срабатывания по напряжению обычно осуществляется кнопками на лицевой панели.
